配套輔機

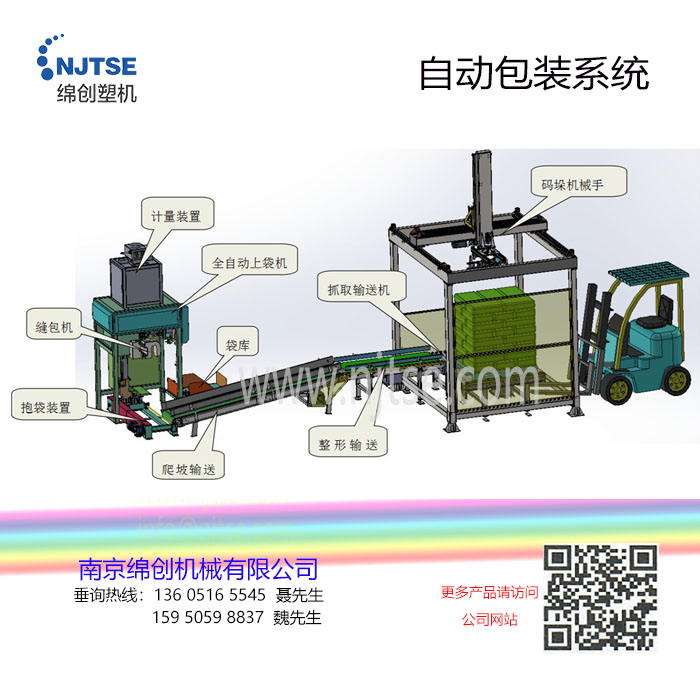

當前位置： 首頁 > 產品展示自動包裝系統

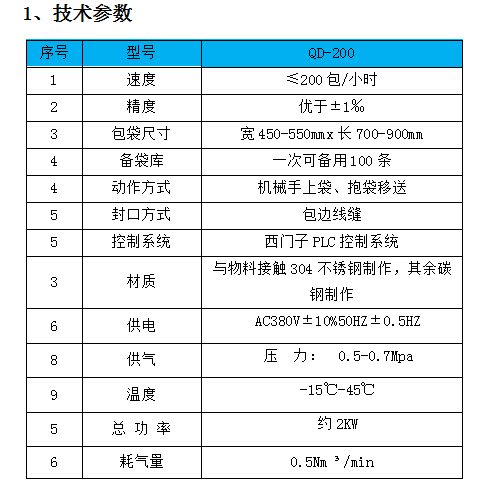

最多可包裝200袋/小時
機械手上袋、抱袋移動

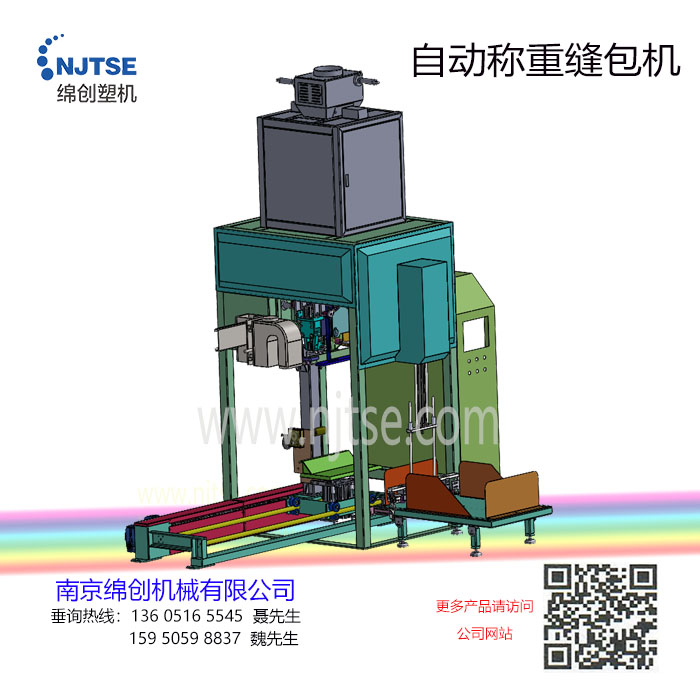

包邊線縫
西門子PLC控制系統
包裝規范，節省大量勞動力

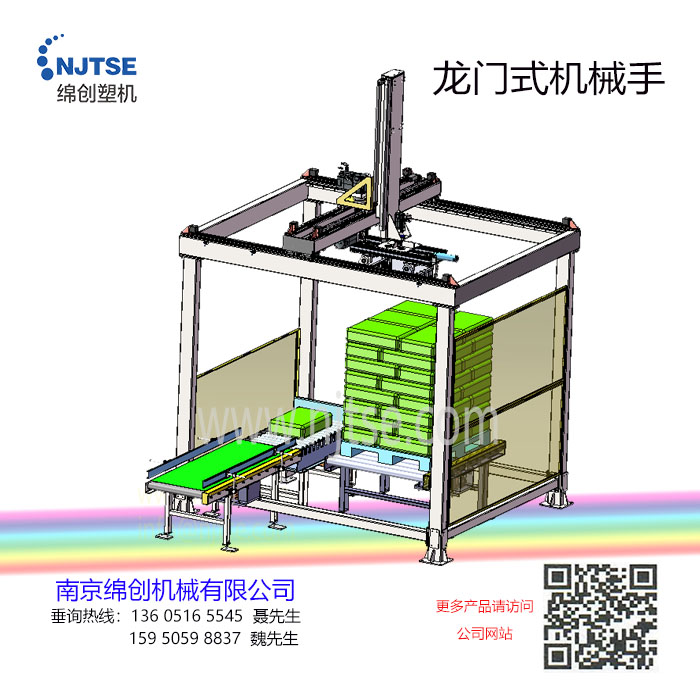

龍門式機械手說明：
XY軸參數：
半封閉同步帶模組雙軸，同步帶品牌：德國馬牌，同步帶齒距8mm,有效行程3000mm，電機安裝座，臺達1.6KW伺服電機+驅動器，湖北行星減速機，臺灣hiwin雙導軌，四滑塊。（不包含支撐模組底部型材）
Z軸參數：
半封鏈條模組 （Z軸），模組本體鋁型材寬度100*50mm,導軌品牌：臺灣hiwin,有效行程1500mm，電機安裝座，匯川1.8W帶剎車伺服電機+驅動器，湖北行星減速機，垂直負載最大60kg，產品實際重量27kg.
3．設備主要配置說明：
|
序號 |
名稱 |
品牌 |
|
1 |
伺服電機 |
臺達 |
|
2 |
減速機 |
湖北行星 |
|
3 |
PLC |
匯川 |
|
4 |
觸模屏 |
維綸 |
|
5 |
導軌 |
臺灣hiwin |
|
6 |
軸承 |
哈瓦洛 |
|
7 |
同步帶 |
德國馬牌 |
|
8 |
開關電源 |
施耐德 |
|
9 |
交流接觸器 |
施耐德 |
|
|
限位開關 |
施耐德 |
|
|
空開 |
施耐德 |
|
|
氣缸 |
SMC |
|
|
電磁閥 |
SMC |
|
|
光電 |
歐姆龍 |
4安全防護：機器人工作區域安裝護欄，護欄處安裝對射光幕。如有人非正常闖入機器人緊急停止。每個縫包機旁邊增加急停按鈕，當有緊急情況，可以通過其急停整個設備。輸送線提供安裝線槽支架，整體走線規范整齊。
